針對T80鏟刀連接座典型部件的實際工作狀態，由本項目研究小組與產品設計部及生產部協商確定。該工件應采用污污网站在线看免费淬火加工設備，使凹球麵(關鍵工作麵)得到硬度≥52HRC、深度2~3mm的表麵硬化層，以滿足設計和使用要求。

以下是本課題通過污污网站在线看免费淬火機床設備高頻淬火和中頻淬火兩種方式進行的研究。

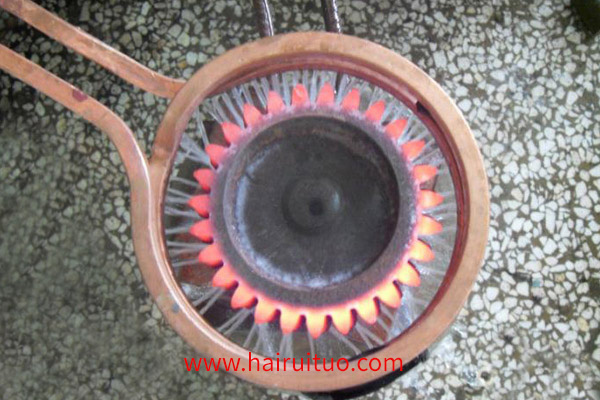

工藝流程1：用高頻(200kHz)沿球麵凹形掃描污污网站在线看免费加熱淬火，硬化層深度2~3mm，適用於T80等小型工程機械產品。

技術方案2：采用中頻(4~8kHz)沿球形凹形污污网站在线看免费加熱淬火，強化層深度3~5mm，適合其它高負荷工程機械產品。

利用200kHz高頻電源，選擇在0.15~0.25cm/s範圍內，適當調整掃描速度，可以在不同深度的掃描段獲得淬火硬化層，硬化層的深度一般在2~3.5mm。
