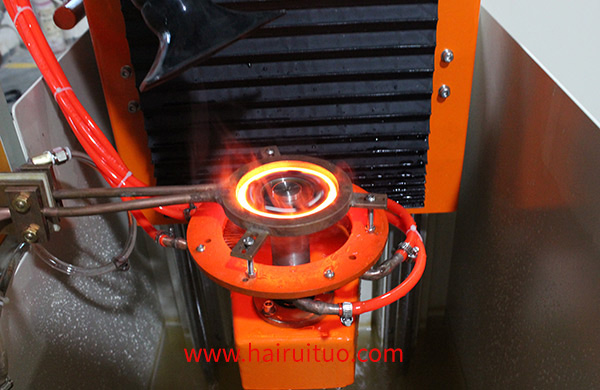

污污视频下载立式淬火機床廠家認為，滲碳淬火溫度對鋼的變形有影響，在滲碳後采用合適的淬火溫度對減少熱處理過程中的變形或使變形變規律性有重要作用。經多項試驗，其適宜淬火溫度為8307840℃。若淬火溫度偏高，齒輪的變形量增加，公法線長膨脹量也隨之增加。

一般情況下，對於立式淬火機床，滲碳淬火後的花鍵孔內孔是收縮的。根據文獻報道，840℃淬火花鍵內孔雖趨於收縮，但其變形的分散程度明顯降低，而860℃淬火內孔變形較大，且分散度較穩定，建議采用840℃淬火。

就立式淬火機床廠家的淬火工藝而言，一般認為，降低滲碳溫度和淬火溫度，尤其是空冷(或中冷)再加熱到較低的淬火溫度，可以明顯減少變形。在強滲期和擴散期合理調整滲層的比例，控製滲層的濃度梯度，不僅可以優化滲層的結構，而且可以減小變形。相對來說，淬火工藝對變形影響更大。
