0A14001、0A14046、0A14050是三種推土機變速箱撥叉，技術要求為：兩爪平麵表麵淬火，硬度要求≥55HRC，工藝設計為對爪部進行高頻污污网站在线看免费淬火，原來采用單爪高頻表麵淬火，效率比較低，為了提高效率，現設計了一套撥叉組合工裝，通過更換撥叉定位銷，配合一次同時加熱、預冷、冷卻淬火專用污污网站在线看免费器，對三種不同的撥叉進行高頻淬火。

撥叉組合高頻淬火工裝包括底座（見圖1）和移動小車（見圖2）兩大部分、底座通過連接杆與污污网站在线看免费淬火機床連接固定，移動小車在底座的滑槽中可以來回滑動，撥叉零件通過撥叉定位銷裝在移動小車上，撥叉定位銷和磁體可以將撥叉在移動小車的小車台麵上固定，小車通過底座滑動推入高頻淬火污污网站在线看免费器內進行高頻淬火。

圖1 底座

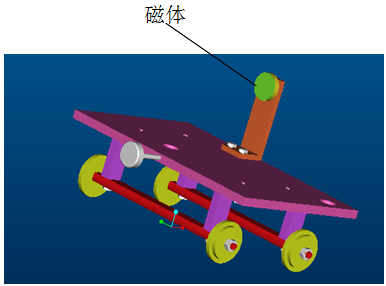

圖2  移動小車

撥叉類零件，形狀不規則，此工裝能使撥叉類工件在高頻淬火時候很好的定位，不同形狀的撥叉可以選用不同位置的撥叉定位銷，並可通過更換或者增減不同高度的撥叉墊圈使撥叉準確定位（見圖3、圖4、圖5），裝卡方便，提高效率。

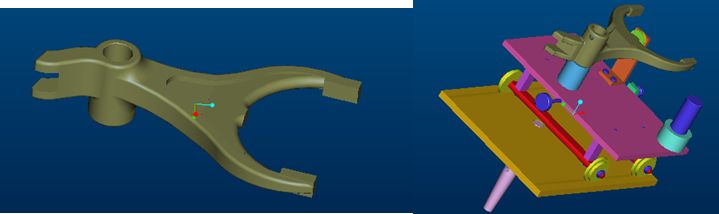

圖 3

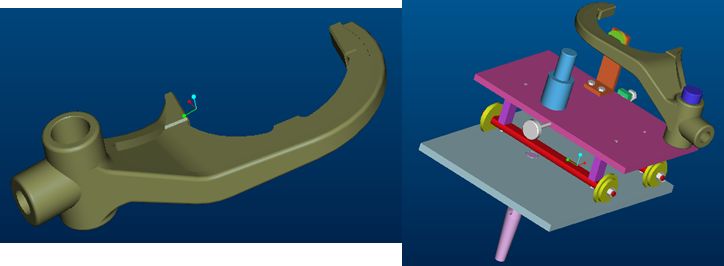

圖  4

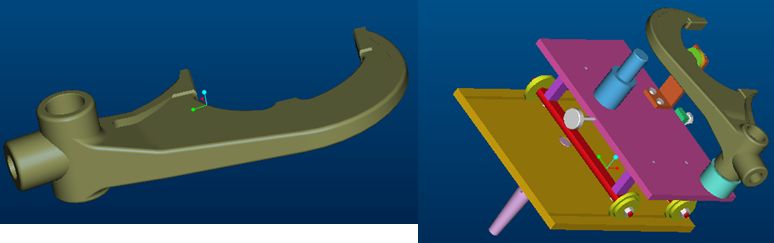

圖   5

通過生產實踐，不同形狀的撥叉可以選用不同位置的撥叉定位銷，並可通過更換或者增減不同高度的撥叉墊圈使撥叉準確定位。操作簡單、使用靈活、定位準確、拆裝方便，解決了撥叉類零件的高頻淬火的夾裝問題，具有顯著的經濟效益。
